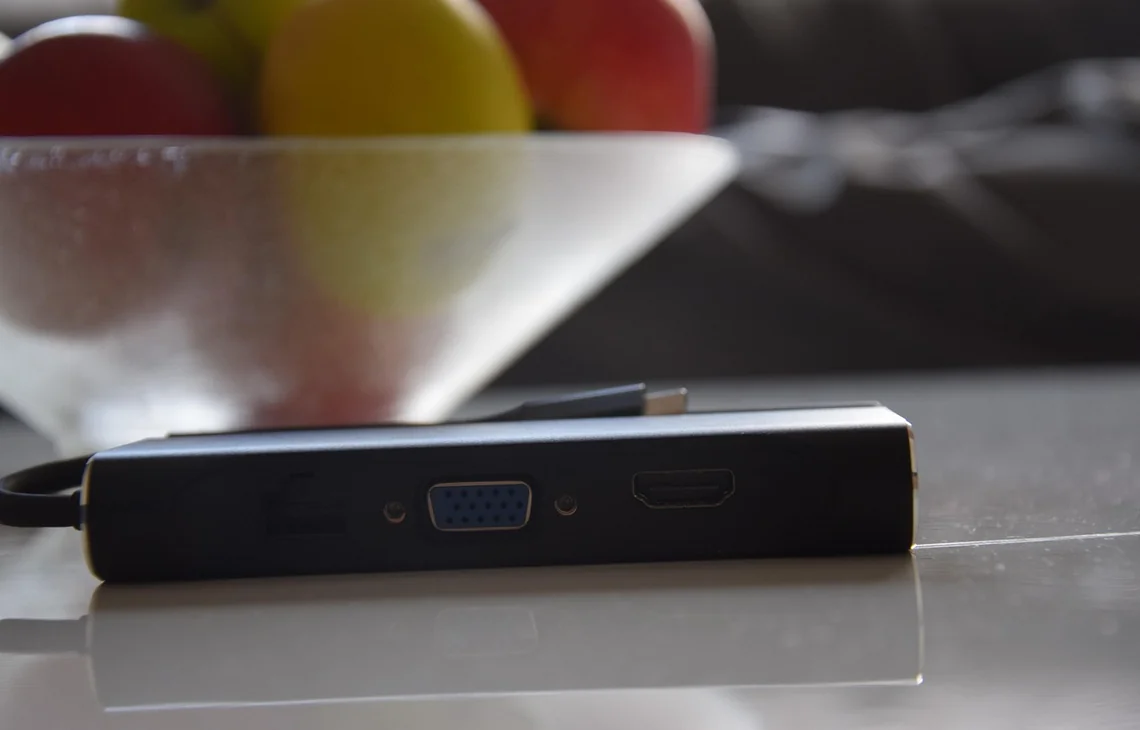

Brak obrazu po podłączeniu stacji dokującej – naprawa

Jedną z kluczowych funkcji stacji dokującej jest możliwość obsługi zewnętrznych monitorów bez konieczności podłączania osobnych kabli HDMI czy DisplayPort do laptopa. Gdy po podłączeniu stacji dokującej monitor zewnętrzny pozostaje czarny, problem może leżeć w złączu dokującym, liniach sygnałowych DisplayPort lub konfiguracji GPU.

Diagnozujemy i naprawiamy problemy z przesyłaniem obrazu przez gniazdo stacji dokującej. Sprawdzamy zarówno warstwę sprzętową, jak i programową, aby przywrócić pełne działanie zestawu multi-monitor.

Jak stacja dokująca przekazuje sygnał obrazu?

Stacja dokująca przekazuje sygnał wideo jedną z kilku dróg. Złącza proprietary (ThinkPad Ultra Dock, HP Advanced Dock) posiadają dedykowane linie DisplayPort w złączu dokującym, bezpośrednio połączone z GPU laptopa. Stacje USB-C/Thunderbolt korzystają z protokołu DisplayPort Alt Mode lub Thunderbolt, gdzie jeden port obsługuje zarówno dane, jak i wideo. Uszkodzenie jakiegokolwiek elementu w tej ścieżce prowadzi do braku obrazu.

Diagnoza braku obrazu przez stację dokującą

Diagnostykę zaczynamy od wykluczenia prostych przyczyn: testujemy stację z innym laptopem tego samego modelu, podłączamy monitor bezpośrednio do laptopa przez HDMI, sprawdzamy sterowniki i ustawienia wyświetlania w systemie. Jeśli problem leży w złączu, mierzymy ciągłość linii DisplayPort (DP+, DP-, AUX, HPD) między złączem dokującym a układami GPU na płycie głównej. Kontrolujemy też stan złącza pod mikroskopem i szukamy wygiętych pinów odpowiedzialnych za sygnał wideo.

Naprawa uszkodzeń w torze sygnałowym obrazu

Jeśli diagnostyka wykaże uszkodzenie mechaniczne pinów odpowiedzialnych za DisplayPort, wykonujemy ich mikrospawanie lub wymianę całego złącza. W przypadku przerw w ścieżkach PCB naprawiamy je przez instalację jumperów. Gdy uszkodzony jest układ kontrolera dokowania lub mostkującego, wymieniamy go metodami SMD. Aktualizujemy też firmware stacji i BIOS laptopa do kompatybilnych wersji.

Testy sygnału wideo po naprawie

Po naprawie testujemy przekazywanie obrazu na różne typy monitorów: DisplayPort, HDMI przez adapter w stacji, DVI i VGA gdzie ma zastosowanie. Sprawdzamy odświeżanie do 60 i 144 Hz, rozdzielczości do 4K oraz konfiguracje multi-monitor z 2–3 zewnętrznymi ekranami. Weryfikujemy stabilność połączenia przy długotrwałej pracy przez minimum 2 godziny. Naprawa objęta jest 12-miesięczną gwarancją.
