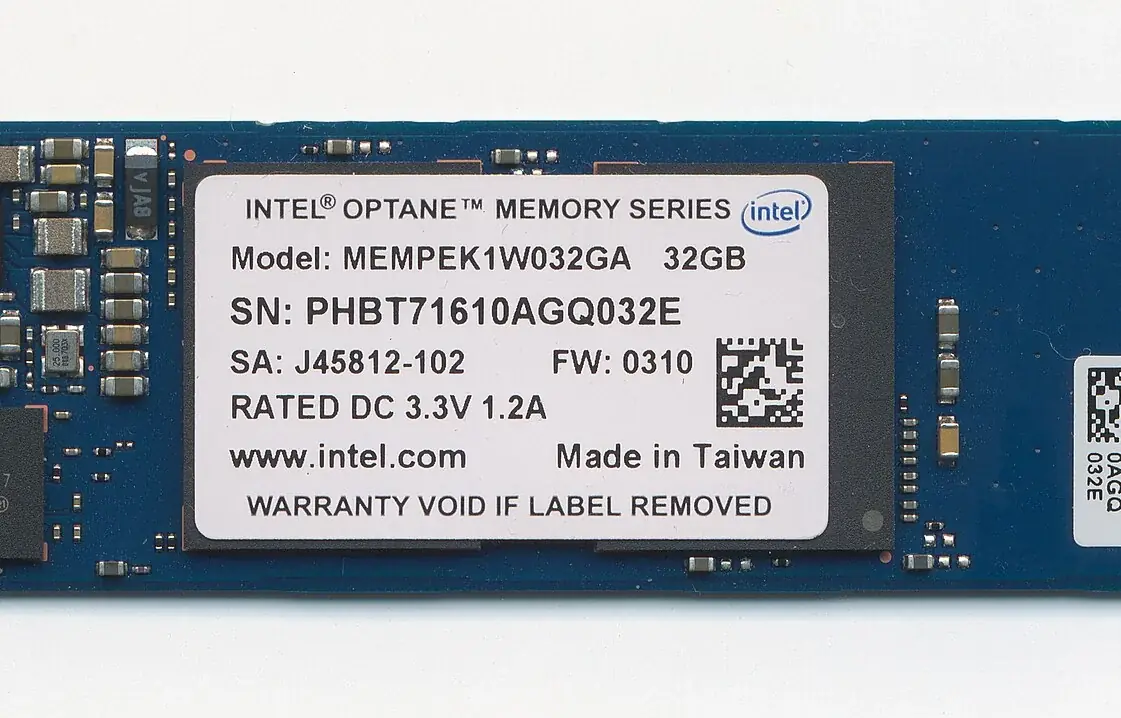

Wykrycie zwarcia na dysku SSD podczas diagnozy laptopa to poważna sytuacja wymagająca natychmiastowych działań. Zwarcie może być przyczyną braku uruchomienia laptopa, nieoczekiwanych wyłączeń lub „żywego" laptop bez możliwości uruchomienia systemu. Właściwe postępowanie przy zwarciu chroni pozostałe komponenty przed dalszymi uszkodzeniami i maksymalizuje szanse na odzysk danych.
W naszym serwisie postępowanie przy wykrytym zwarciu dysku SSD jest dobrze zdefiniowaną procedurą, realizowaną sprawnie i bezpiecznie z minimalizacją ryzyka dalszych uszkodzeń.
Jak wykrywamy zwarcie dysku SSD przy diagnozie
Zwarcie na dysku SSD wykrywamy przez pomiar rezystancji między pinem zasilania (+3.3 V) a masą gniazda M.2, bez dysku zamontowanego i bez zasilania. Prawidłowa rezystancja to kilkadziesiąt do kilkuset omów – wynikająca z kondensatorów filtrujących i innych elementów reaktancyjnych na szynie zasilania. Rezystancja bliska zeru (poniżej 10 Ω) przy zimnej płycie wskazuje na zwarcie.
Następnie montujemy dysk i mierzymy rezystancję ponownie. Jeśli rezystancja spada do zera lub bardzo niskiej wartości przy zamontowanym dysku, zwarcie jest w dysku. Jeśli rezystancja jest niska zarówno z dyskiem jak i bez, zwarcie jest na płycie głównej (uszkodzony kondensator na szynie M.2). Ten prosty pomiar pozwala szybko zlokalizować źródło zwarcia.
Postępowanie przy potwierdzonym zwarciu dysku
Po potwierdzeniu zwarcia w dysku: natychmiast odłączamy laptop od zasilania (zasilacz i bateria), by zapobiec dalszym uszkodzeniom termicznym przez zwarcie. Wyjmujemy dysk z gniazda M.2 i oglądamy jego elektronikę pod mikroskopem serwisowym.
Szukamy widocznych oznak przepalonych elementów: czarne plamy na PCB, pęcherzyki na laminacie, przepalone rezystory lub kondensatory. Identyfikujemy uszkodzony element i oceniamy zakres uszkodzenia. Przy izolowanym przepalonym kondensatorze lub diodzie TVS – możliwa jest wymiana i przywrócenie działania dysku. Przy przepalonym kontrolerze – dysk jest nienaprawialny, dane mogą być odczytane metodą chip-off.
Odzysk danych z dysku ze zwarciem
Zwarcie w dysku SSD nie zawsze oznacza utratę danych. Układy pamięci NAND, które fizycznie przechowują dane, są zazwyczaj oddzielone od elektroniki interfejsu. Gdy przepali się kontroler lub wejściowe układy zabezpieczające, dane w NAND mogą być nienaruszone.
Odczyt danych z NAND po usunięciu zniszczonej elektroniki to zaawansowana procedura odzysku. Desoldujemy układy NAND z PCB dysku, odczytujemy je na specjalistycznym programatorze i rekonstruujemy dane z użyciem algorytmów specyficznych dla kontrolera danego modelu dysku. Skuteczność tej metody wynosi 60–85% zależnie od modelu dysku i zakresu zwarcia. Przy danych o dużej wartości dla klienta, ta metoda jest warta próby nawet przy niepewnych rokowaniach.
Bezpieczeństwo przy pracy ze zwarciem
Praca z zwarciami wymaga zachowania procedur bezpieczeństwa. Nie podłączamy laptopa do zasilania przy podejrzeniu zwarcia bez wcześniejszej weryfikacji rezystancji szyny zasilania. Użycie laboratoryjnego zasilacza z ogranicznikiem prądowym jako „bezpiecznika" pozwala na bezpieczne pierwsze włączenie podejrzanego sprzętu – przy zwarciu ogranicznik prądu aktywuje się, nie dopuszczając do dalszych uszkodzeń termicznych. To standardowe narzędzie w naszym warsztacie przy pracy z przypadkami zwarć.
