Zwarcie elektryczne w obwodzie wentylatora to rzadka, ale poważna awaria – może doprowadzić do uszkodzenia sterownika PWM lub MOSFET na płycie głównej, przepalenia bezpiecznika polimerowego (PTC) i w ekstremalnych przypadkach do wyzwolenia zabezpieczeń zasilacza. Objawy zwykle są nagłe: wentylator nagle zatrzymuje się, laptop bardzo szybko się przegrzewa i wyłącza.
Najczęstszymi przyczynami zwarcia w obwodzie wentylatora są: uszkodzona izolacja kabla wentylatora (po wielokrotnym zaginaniu), metalowy fragment (śruba, odłamek obudowy) wpadający między łopatki wentylatora i zwierający cewki silnika, lub korozja zwierająca styki złącza na płycie głównej.
Nasz serwis diagnozuje i naprawia zwarcia w układach chłodzenia – zarówno po stronie wentylatora, jak i po stronie płyty głównej. Dysponujemy sprzętem pomiarowym pozwalającym precyzyjnie zlokalizować zwarcie bez destrukcyjnych metod diagnostycznych.

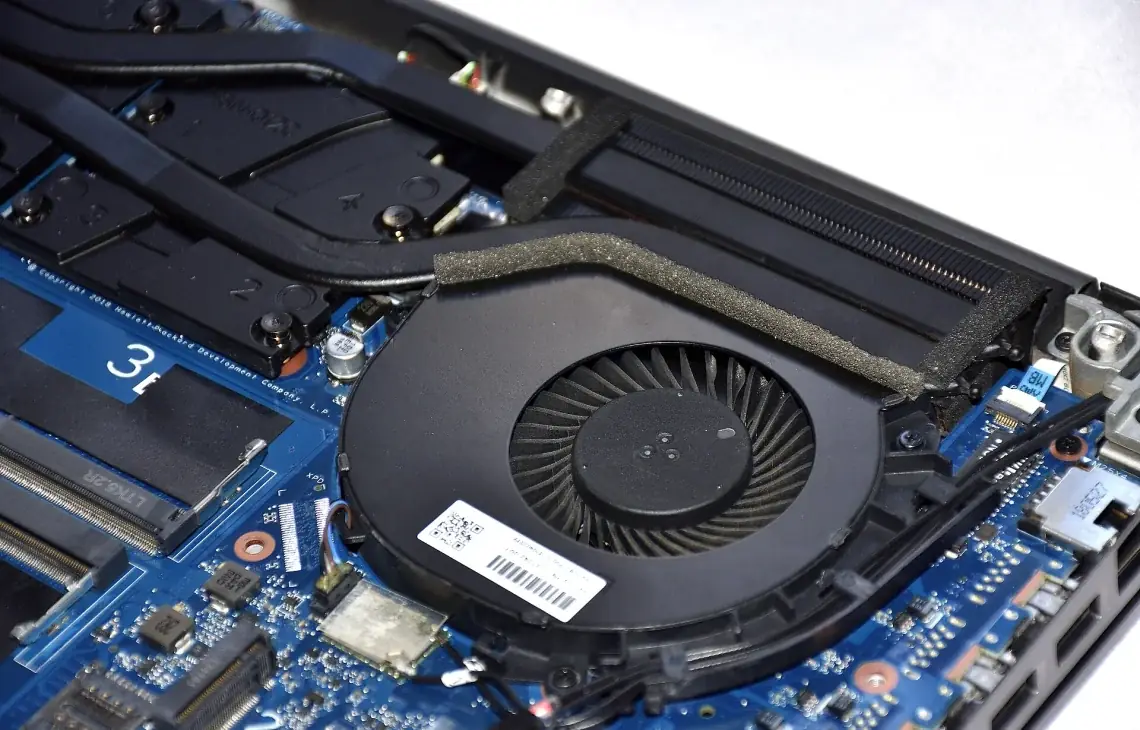

Jak rozpoznać zwarcie w obwodzie wentylatora
Zwarcie w obwodzie wentylatora objawia się najczęściej poprzez: nagłe zatrzymanie wentylatora (obcięcie zasilania przez zabezpieczenie), dym lub zapach spalenizny z krawędzi obudowy, komunikat „Fan Error" w BIOS-ie po zatrzymaniu lub laptop wyłączający się natychmiast po podłączeniu wentylatora do płyty głównej.
Test diagnostyczny: odłączamy wentylator od płyty głównej i mierzymy rezystancję między pinami zasilania (VCC i GND) multimetrem. Rezystancja poniżej 1Ω wskazuje na zwarcie w silniku wentylatora. Rezystancja 2–20Ω to wartość normalna dla cewek silnika. Jeśli wentylator jest w porządku, szukamy zwarcia na płycie głównej – mierzymy rezystancję między liniami zasilania wentylatora na złączu płyty przy odłączonym wentylatorze.
Naprawa zwarcia w wentylatorze
Zwarcie wewnątrz silnika wentylatora (między uzwojeniami lub między uzwojeniem a magnesem/obudową) nie jest naprawialne w warunkach serwisowych – wymiana wentylatora to jedyne rozwiązanie. W przypadku metalowego fragmentu zwierającego łopatki – usuwamy ciało obce, sprawdzamy stan uzwojeń po zwarciu i wymieniamy wentylator, jeśli uzwojenie zostało uszkodzone.
Zwarcie na kablu wentylatora (przetarta izolacja) naprawiamy przez wymianę wentylatora z kablem jako całości lub przez naprawę kabla (osłona termokurczliwa na miejscu uszkodzenia izolacji przy krótkich uszkodzeniach).
Naprawa skutków zwarcia na płycie głównej
Jeśli zwarcie uszkodząło MOSFET sterujący wentylatorem lub przepalony bezpiecznik PTC – naprawiamy mikroolumowniczą: wymiana MOSFET (SMD, obudowa SOT-23 lub TO-252) i PTC (PPTC Resettable Fuse, wymiana na identyczny komponent). To zaawansowana naprawa wymagająca stacji lutowniczej z gorącym powietrzem i umiejętności pracy z komponentami SMD 0402–0603.
Po naprawie testujemy obwód wentylatora: mierzymy napięcie zasilania, sygnał PWM i tachometr z nowym wentylatorem przez 30 minut działania pod obciążeniem. Brak powtórnego zwarcia i prawidłowa praca wentylatora to kryteria zakończenia naprawy.
Gwarancja i czas realizacji
Wymiana wentylatora po zwarciu: 1 dzień roboczy, gwarancja do 12 miesięcy. Naprawa płyty głównej po zwarciu: 2–3 dni, gwarancja 6 miesięcy. Zapraszamy do kontaktu – zwarcie to pilna awaria wymagająca szybkiej interwencji, by zapobiec dalszym uszkodzeniom.
