Taśmy matrycy różnią się nie tylko długością i trasą prowadzenia, ale też typem i liczbą pinów złącza. Najczęściej spotykane warianty to 30-pin i 40-pin eDP — i nie są one ze sobą kompatybilne. Zamówienie błędnej taśmy to strata pieniędzy i czasu, dlatego prawidłowa identyfikacja jest podstawą właściwej naprawy.
Standard eDP i jego warianty złącz
eDP (embedded DisplayPort) to standard interfejsu łączącego GPU z panelem w laptopach od ok. 2012 roku. Fizyczne złącze po stronie panelu i płyty głównej to Z-ZIF (Zero Insertion Force) — płaski konektor, do którego taśma wsuwa się i zatrzaskuje zamkiem. Liczba pinów określa przepustowość sygnałową.
eDP 30-pin: wystarczający dla paneli FHD 60 Hz i większości paneli 2K. eDP 40-pin: wymagany dla paneli wyższej rozdzielczości (4K, 2K+), wysokiego odświeżania (144 Hz i więcej) lub z dodatkową funkcją (touch, IR kamera w taśmie). Oba typy mają tę samą fizyczną szerokość taśmy FPC, ale różną liczbę ścieżek.
Jak sprawdzić, jaką taśmę ma Twój laptop

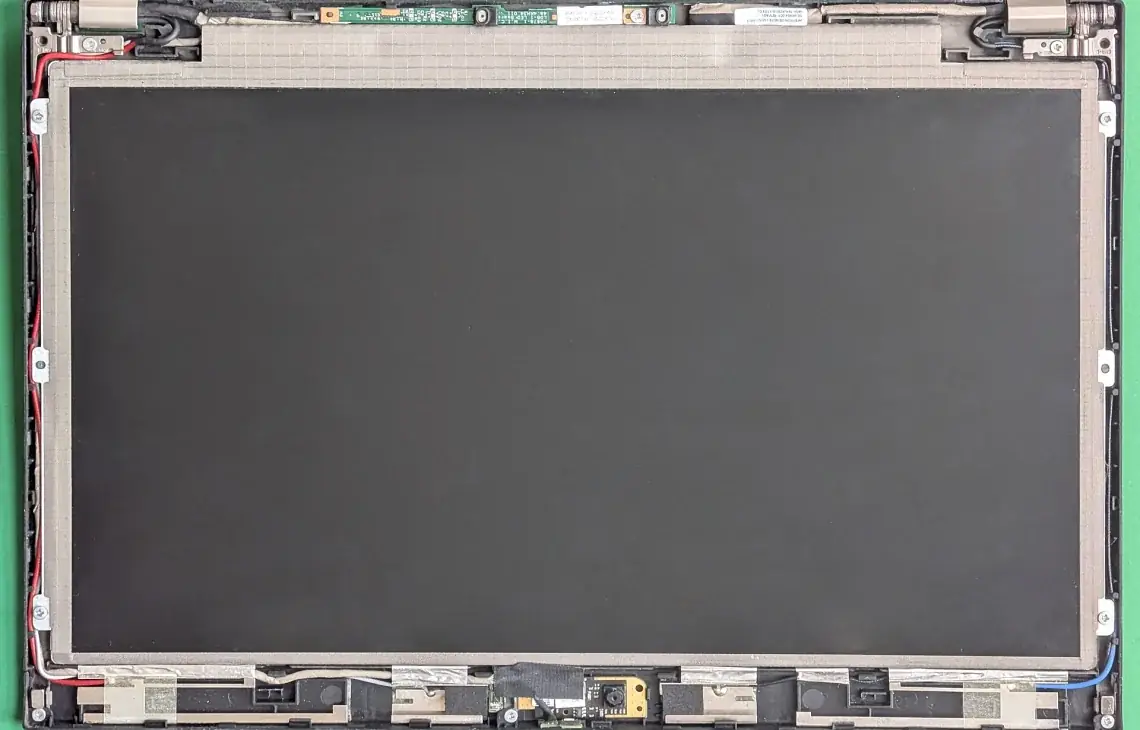

Najniezawodniejszy sposób: odczytać numer modelu taśmy z naklejki na samej taśmie (widoczna po demontażu ramki ekranu). Numer taśmy pozwala znaleźć zamiennik w bazach danych serwisowych. Jeśli naklejka jest nieczytelna lub jej nie ma — numer modelu panelu (z naklejki za panelem) pozwala ustalić, jakiej taśmy wymaga ten panel.
W dokumentacji serwisowej (Service Manual) każdego laptopa podany jest numer FRU (Field Replaceable Unit) taśmy eDP — to oficjalny numer podzespołu producenta, który ułatwia zamówienie właściwego zamiennika. Korzystamy z tej dokumentacji przy każdej naprawie.
Zamienniki taśmy eDP – co kupić i czego unikać
Zamienniki taśm eDP dostępne są u dystrybutorów podzespołów serwisowych. Ważne parametry przy wyborze: (1) liczba pinów i wymiary złącza, (2) długość taśmy (zbyt krótka nie dosięgnie, zbyt długa tworzy pętle), (3) trasa prowadzenia (taśma z lewej lub prawej strony złącza panelu), (4) kompatybilność z konkretnym modelem laptopa (nie tylko marka i rozmiar matrycy).
Nie kupuj taśmy „generycznej do 15,6" FHD" — nie istnieje jeden rozmiar pasujący do wszystkich laptopów o danej przekątnej. Każdy model ma inną trasę i długość taśmy.
LVDS vs eDP – starsze laptopy
Laptopy sprzed ok. 2013 roku często mają interfejs LVDS zamiast eDP — inne złącze, inne parametry elektryczne. Taśma LVDS nie jest kompatybilna z eDP — system eDP wymaga taśmy eDP i odwrotnie. Przy naprawie starszych laptopów zawsze identyfikujemy interfejs przed zamówieniem taśmy. W naszym serwisie taśmy LVDS do popularnych starszych modeli (ThinkPad, HP, Dell sprzed 2013) są dostępne lub zamawiamy je w ciągu 1–2 dni.
