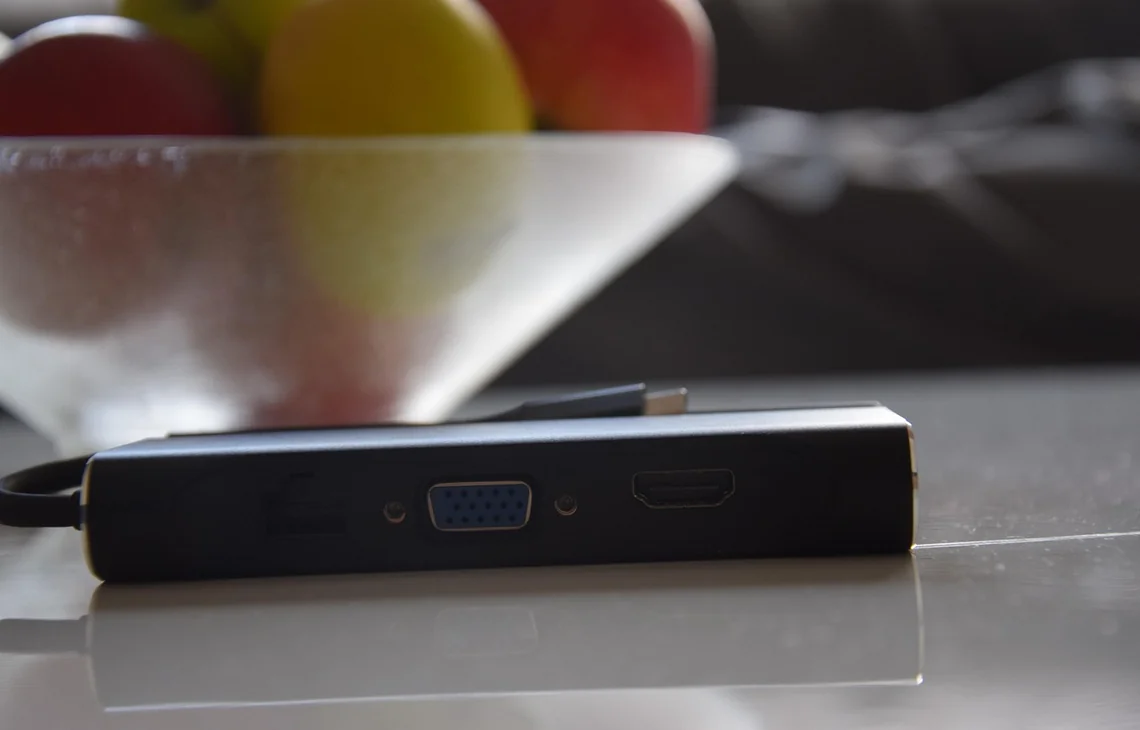

Gdy stacja dokująca po podłączeniu do laptopa nie pokazuje swoich portów USB – myszka, klawiatura, dysk zewnętrzny podpięte do stacji nie działają – problem leży w przekazywaniu sygnałów USB przez złącze dokujące. Jest to jeden z bardziej specyficznych rodzajów awarii, gdzie inne funkcje stacji mogą działać prawidłowo.
Diagnozujemy i naprawiamy problemy z przekazywaniem danych USB przez złącze stacji dokującej. Sprawdzamy stan pinów USB w złączu, linie sygnałowe na płycie i konfigurację kontrolera USB.
Jak USB jest przekazywane przez złącze dokujące?
W złączach proprietary dedykowane piny złącza przenoszą sygnały USB 2.0 i USB 3.x bezpośrednio do hubu USB znajdującego się w stacji dokującej. Stacja ma własny hub USB ze swoimi portami. W złączach USB-C/Thunderbolt całość danych USB płynie przez szynę danych USB-C. Uszkodzenie pinów USB w złączu laptopa przerywa tę komunikację – stacja może być wykryta jako urządzenie zasilające, ale jej hub USB nie jest widoczny przez system.
Diagnostyka braku USB przez stację dokującą
Pierwszym krokiem jest sprawdzenie Menedżera urządzeń – jeśli stacja jest widoczna jako urządzenie zasilające, ale brakuje jej hubu USB, problem jest sprzętowy. Podłączamy stację do innego laptopa, by wykluczyć usterki po stronie stacji. Mierzymy ciągłość pinów USB (D+/D- dla 2.0 i TXRX dla 3.x) w złączu dokującym. Sprawdzamy firmware stacji dokującej – czasem aktualizacja rozwiązuje problemy z kompatybilnością kontrolera USB.
Naprawa pinów USB w złączu dokującym
Jeśli diagnostyka wskazuje uszkodzone piny USB w złączu laptopa, wykonujemy ich naprawę lub wymianę całego złącza. Uszkodzenie pinów USB 3.x jest trudniejsze do naprawy ze względu na wymóg zachowania impedancji charakterystycznej 90Ω dla par różnicowych. Nowe złącze gwarantuje prawidłowe parametry impedancyjne i pełną prędkość USB 3.x w połączeniu ze stacją.
Test prędkości USB po naprawie
Po naprawie nie tylko weryfikujemy działanie portów USB, ale mierzymy też osiągane prędkości transferu. Port USB 3.2 Gen 1 powinien osiągać min. 400 MB/s z dyskiem SSD, USB 3.2 Gen 2 – min. 800 MB/s. Jeśli prędkości są niższe, diagnozujemy dalej problem z sygnałem. Pełny test USB trwa 30 minut z transferem danych. Naprawa objęta jest 12-miesięczną gwarancją.
