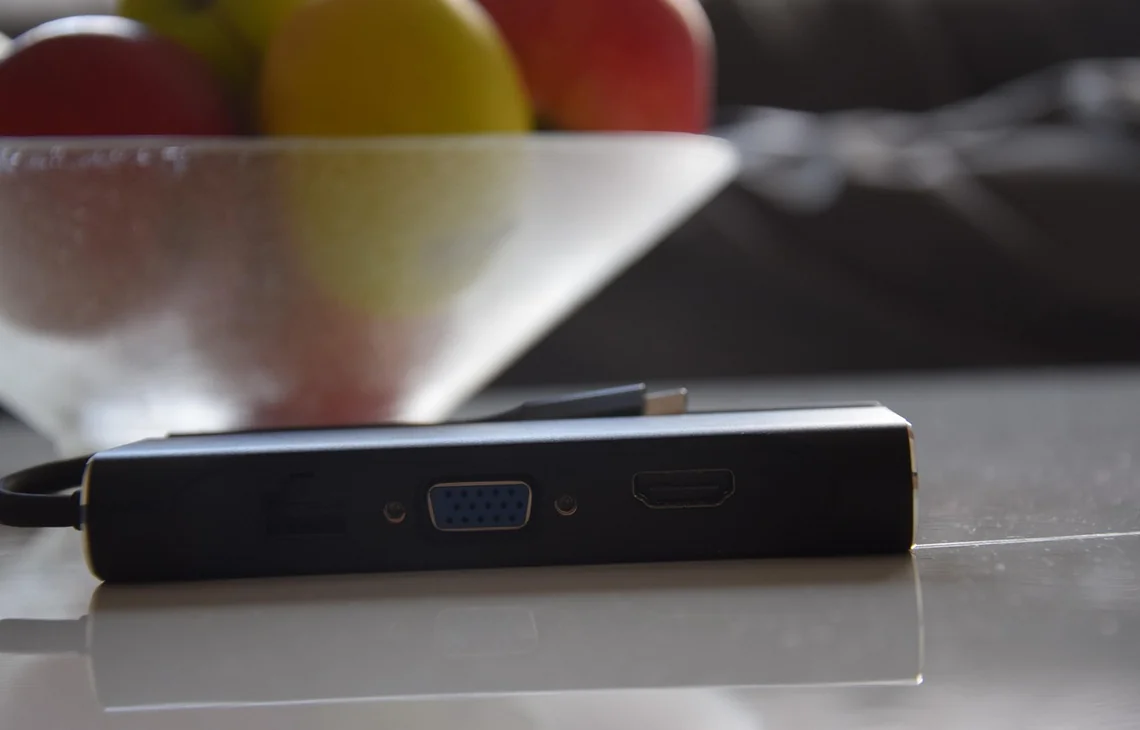

Stacja dokująca powinna pełnić rolę jedynego źródła zasilania na biurku – laptop podłączony do stacji powinien ładować baterię i działać bez osobnego zasilacza. Gdy ta funkcja przestaje działać, użytkownik jest zmuszony podłączać dwa kable zamiast jednego, co eliminuje główną zaletę dockingu.
Diagnozujemy i naprawiamy problemy z przekazywaniem zasilania przez złącze stacji dokującej. Może to być uszkodzenie pinów zasilających, bezpiecznika SMD, kontrolera zasilania lub ścieżek prądu stałego na płycie głównej.
Architektura zasilania przez złącze dokujące
W laptopach biznesowych zasilanie ze stacji dokującej trafia do płyty głównej przez dedykowane styki w złączu. W Lenovo ThinkPad złącze ma osobne, grubsze piny zasilające zdolne przenosić prąd do 10A przy 20V. W HP EliteBook zasilanie płynie przez złącze USB-C zgodnie z Power Delivery do 100W. W każdym przypadku prąd z zasilacza stacji przechodzi przez złącze, ścieżki PCB i trafia do układu zarządzania zasilaniem (PMIC), który dystrybuuje energię do procesora, GPU i ładowania baterii.
Diagnoza problemu braku zasilania
Przy braku zasilania przez stację dokującą sprawdzamy kolejno: czy zasilacz stacji daje właściwe napięcie, czy napięcie dociera do złącza dokującego w laptopie, czy ścieżki zasilające od złącza do PMIC są ciągłe, czy bezpieczniki SMD w torze zasilającym są sprawne. Sprawdzamy też, czy BIOS laptopa rozpoznaje zasilanie ze stacji, a jeśli tak – czy PMIC prawidłowo przełącza się na zasilanie zewnętrzne.
Naprawa toru zasilającego
Najczęstsze naprawy obejmują: wymianę przepalonych bezpieczników SMD w torze zasilającym, wymianę uszkodzonych pinów zasilających w złączu, naprawę przerw w ścieżkach PCB prowadzących od złącza do PMIC, wymianę układu PMIC gdy został uszkodzony przepięciem. Po każdej wymianie weryfikujemy napięcia zasilające we wszystkich ważnych punktach płyty.
Testy obciążeniowe po naprawie
Naprawa zasilania to odpowiedzialna operacja – nieprawidłowo działający tor zasilający może uszkodzić kolejne komponenty. Dlatego po naprawie przeprowadzamy testy obciążeniowe: uruchamiamy laptop przez stację z pełnym obciążeniem CPU i GPU przez minimum 30 minut, weryfikujemy temperaturę złącza miernikiem IR, sprawdzamy pobór prądu i ładowanie baterii. Naprawa objęta jest 12-miesięczną gwarancją, wydajemy fakturę VAT.
