Układ LAN / PHY (chip sieciowy) odpowiada za przewodowe połączenie Ethernet w komputerze: negocjację prędkości, stabilność linku, poprawną pracę portu RJ-45 oraz transmisję danych bez zrywania i błędów. Gdy tor sieciowy jest uszkodzony, objawy potrafią być mylące: raz działa, raz nie, system „nie widzi kabla”, diody w porcie nie świecą, a transfer nagle spada lub połączenie rozłącza się przy poruszeniu wtyczką.

W części przypadków winne są sterowniki lub ustawienia, ale bardzo często źródło problemu jest sprzętowe: uszkodzony port RJ-45, filtry ESD po przepięciu, zimne luty, przerwane ścieżki, korozja po zalaniu albo awaria samego układu PHY. W Serwis Laptopów Wiatraczna diagnozujemy tor LAN na poziomie płyty głównej i naprawiamy przyczynę, a nie tylko objaw.

Poniżej opisujemy, jakie naprawy układu LAN/PHY wykonujemy najczęściej oraz jak wygląda bezpieczny proces serwisowy, który przywraca stabilną sieć przewodową.

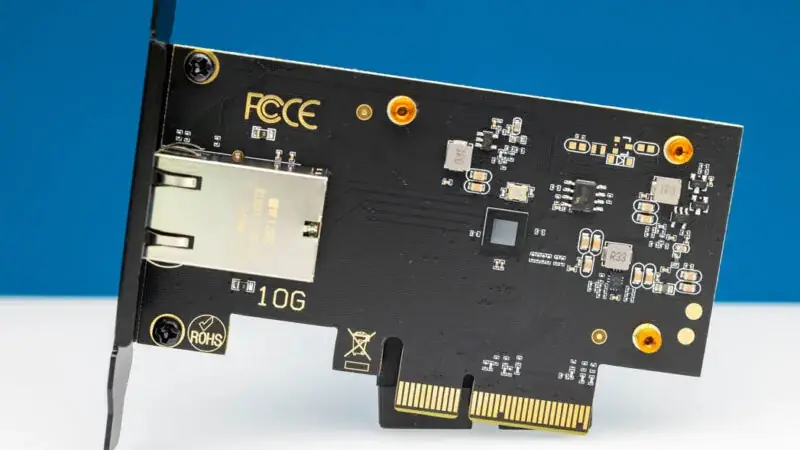

Czym jest układ LAN / PHY i jak działa tor Ethernet?

W laptopach i komputerach stacjonarnych tor Ethernet składa się z kilku elementów, które muszą działać razem. W uproszczeniu:

• port RJ-45 (gniazdo sieciowe) zapewnia połączenie mechaniczne i elektryczne z kablem,
• magnetyka Ethernet (transformatory/filtry w torze) zapewnia izolację galwaniczną i dopasowanie sygnału,
• układ PHY (Physical Layer) realizuje warstwę fizyczną: kodowanie/odkodowanie sygnału, autonegocjację, stabilność linku,
• kontroler MAC (często zintegrowany w chipsecie/SoC) odpowiada za logikę sieciową po stronie systemu,
• zabezpieczenia ESD i elementy SMD (rezystory, kondensatory, dławiki) chronią układ przed przepięciami i zakłóceniami.

Awaria któregokolwiek z tych elementów może dać podobne objawy. Dlatego skuteczna naprawa zawsze zaczyna się od diagnostyki: czy problem jest w gnieździe, w torze sygnałowym, w zasilaniu PHY, czy w samym układzie.

Najczęstsze objawy uszkodzenia układu LAN / PHY

• Brak linku – diody przy porcie nie świecą po podłączeniu kabla.
• System widzi kartę sieciową, ale pojawia się komunikat „kabel sieciowy odłączony”.
• Połączenie działa, lecz zrywa przy ruchu wtyczką albo po nagrzaniu urządzenia.
• Spadki prędkości – autonegocjacja z 1 Gb/s do 100 Mb/s lub częste renegocjacje.
• Losowe błędy transmisji, duże straty pakietów, niestabilny ping.
• Po zalaniu lub przepięciu port działa „dziwnie”: jest, ale nie łączy stabilnie.
• Port fizycznie jest uszkodzony (wyłamany języczek, luz w gnieździe, pęknięta obudowa RJ-45).

Układ LAN / PHY – naprawy jakie najczęściej wykonujemy

1) Diagnostyka: software vs sprzęt

Zanim przejdziemy do mikrolutowania, sprawdzamy podstawy: zachowanie na różnych kablach i switchach/routerach, objawy w BIOS/UEFI (jeśli dostępne), reakcję diod link/activity oraz stabilność pod obciążeniem. Jeżeli problem zmienia się przy poruszeniu wtyczką, nacisku na obudowę lub przy podgrzaniu obszaru płyty – zwykle jest to usterka sprzętowa (gniazdo, luty, ścieżki, zabezpieczenia).

2) Wymiana lub naprawa portu RJ-45

To jedna z najczęstszych napraw. Port RJ-45 dostaje „w kość” mechanicznie: kabel bywa szarpany, laptop uderza bokiem o biurko, a wtyczka działa jak dźwignia. Objawy to luźny port, brak stabilnego kontaktu, rozłączanie przy dotknięciu przewodu lub całkowity brak linku.

W ramach serwisu:

• weryfikujemy stan gniazda i lutów na płycie,
• wykonujemy naprawę/ wymianę portu z zachowaniem stabilnego mocowania,
• testujemy link i transfer przy normalnym użytkowaniu (poruszenie przewodu bez rozłączeń).

3) Naprawy po przepięciu: zabezpieczenia ESD i elementy toru

Przepięcia w sieci (lub wyładowania ESD) potrafią uszkodzić drobne elementy zabezpieczające przy porcie. Często to właśnie one „biorą na siebie” impuls, ale po uszkodzeniu mogą zrobić zwarcie lub rozstroić tor. Efekt: brak linku, błędna autonegocjacja, losowe rozłączenia.

Najczęstsze działania serwisowe obejmują lokalizację uszkodzonego elementu w torze, wymianę zabezpieczeń i kontrolę, czy sygnał w torze wrócił do prawidłowych parametrów.

4) Naprawy po zalaniu: czyszczenie, korozja, odbudowa połączeń

Zalanie nie zawsze trafia „wprost” w port RJ-45, ale wilgoć i naloty potrafią wejść w okolice złącz i elementów SMD. Korozja może powodować usterki narastające: najpierw spadek prędkości, później niestabilny link, a na końcu brak połączenia.

W takich przypadkach wykonujemy:

• oczyszczenie i neutralizację osadów w okolicy portu i układu PHY,
• weryfikację elementów SMD (filtry, dławiki, kondensatory),
• naprawę przerwanych połączeń lub pól lutowniczych, jeśli korozja je uszkodziła,
• testy długotrwałe stabilności linku.

5) Zimne luty i mikropęknięcia w okolicy portu lub PHY

Jeżeli połączenie działa „tylko w jednej pozycji” lub znika po poruszeniu obudową, bardzo często winne są mikropęknięcia lutów. Dotyczy to zarówno portu RJ-45, jak i elementów pośrednich oraz samego układu PHY. W takich naprawach wykonujemy przegląd pod powiększeniem, poprawę połączeń lutowniczych i testy powtarzalności (kilka cykli pracy, obciążenie, ponowne negocjacje linku).

6) Wymiana układu LAN/PHY (mikrolutowanie) i naprawa pól lutowniczych

Jeżeli diagnostyka potwierdza uszkodzenie samego układu PHY (np. brak inicjalizacji, uszkodzenie po przepięciu, nietypowe zachowanie mimo sprawnego gniazda i toru), konieczna może być wymiana układu na płycie głównej. To naprawa precyzyjna, często wymagająca również odbudowy pól lutowniczych w przypadku wcześniejszych prób napraw.

Po wymianie wykonujemy testy:

• czy karta sieciowa jest poprawnie wykrywana przez system,
• czy link zestawia się stabilnie i diody działają prawidłowo,
• czy prędkość autonegocjacji jest prawidłowa,
• czy transfer i ping są stabilne pod obciążeniem.

7) Problemy ze stacją dokującą lub adapterami Ethernet

W środowisku firmowym część laptopów korzysta z Ethernetu przez stację dokującą lub adapter. Usterki toru sieciowego mogą wynikać zarówno z uszkodzeń portu/docka, jak i z problemów po stronie laptopa (zasilanie, zakłócenia, uszkodzone linie). W serwisie rozdzielamy, czy problem powtarza się na innym docku/adapterze, a następnie diagnozujemy przyczynę, aby uniknąć wymian „na próbę”.

Jak wygląda bezpieczny proces serwisowy LAN w Serwis Laptopów Wiatraczna?

Naprawa układu LAN/PHY wymaga metodyki. Standardowo:

• odtwarzamy objaw i sprawdzamy zależność od kabla/urządzenia sieciowego,
• oceniamy mechanikę portu i stan lutów,
• diagnozujemy tor (zabezpieczenia ESD, elementy SMD, ewentualne zwarcia),
• naprawiamy przyczynę (gniazdo, elementy toru, mikrolutowanie PHY),
• testujemy stabilność – link, transfer, autonegocjacja, obciążenie, brak rozłączeń.

Dzięki temu po naprawie sieć przewodowa działa przewidywalnie: bez zrywania, bez spadków prędkości i bez „losowych” problemów po kilku dniach.

Kiedy warto zgłosić sprzęt do serwisu?

• gdy port Ethernet nie zestawia linku lub działa tylko czasami,
• gdy połączenie zrywa się przy poruszeniu wtyczką,
• gdy prędkość spada do 100 Mb/s bez jasnej przyczyny,
• gdy problem pojawił się po przepięciu, burzy, zalaniu lub uderzeniu bokiem laptopa,
• gdy działania systemowe (sterowniki, ustawienia) nie przynoszą poprawy.

Podsumowanie

Układ LAN / PHY to newralgiczny fragment płyty głównej – łączy mechanikę portu, zabezpieczenia i precyzyjny tor sygnałowy. Dlatego skuteczna naprawa wymaga diagnozy na poziomie elektroniki, a nie tylko prób programowych. Jeśli Ethernet przestał działać lub jest niestabilny, profesjonalna diagnostyka i naprawa w Serwis Laptopów Wiatraczna pozwala przywrócić stabilne połączenie przewodowe i ochronić płytę główną przed eskalacją usterki.
