Układ chłodzenia – naprawy jakie najczęściej wykonujemy to temat dotyczący jednej z najważniejszych usług serwisowych przy laptopach. Chłodzenie odpowiada za odprowadzanie ciepła z procesora, karty graficznej, sekcji zasilania i innych podzespołów, które podczas pracy osiągają wysoką temperaturę.

Najczęściej diagnozujemy laptopy, które przegrzewają się, głośno pracują, wyłączają się pod obciążeniem, tracą wydajność, mają zapchany radiator, zużytą pastę termoprzewodzącą, uszkodzony wentylator, niesprawne termopady albo błędy temperatur po wcześniejszym czyszczeniu.

Naprawa układu chłodzenia wymaga dokładnego demontażu, czyszczenia, kontroli wentylatora, radiatora, heatpipe, pasty, termopadów i temperatur po zakończeniu prac. Samo przedmuchanie laptopa z zewnątrz zwykle nie wystarcza, jeśli kurz zablokował kanał radiatora od środka.

Układ chłodzenia – naprawy jakie najczęściej wykonujemy w laptopach

Układ chłodzenia – naprawy jakie najczęściej wykonujemy obejmuje diagnostykę, czyszczenie, konserwację i naprawę elementów odpowiedzialnych za odprowadzanie ciepła z laptopa. W komputerach przenośnych chłodzenie pracuje w bardzo ograniczonej przestrzeni. Procesor, karta graficzna, pamięci graficzne, sekcja zasilania i chipset muszą oddawać ciepło przez radiator, heatpipe, wentylator, pastę termoprzewodzącą, termopady oraz kanały wylotowe. Jeżeli którykolwiek z tych elementów działa nieprawidłowo, laptop zaczyna się przegrzewać, zwalniać, głośno pracować albo wyłączać podczas pracy.

Układ chłodzenia jest szczególnie narażony na kurz, włókna, sierść, wyschniętą pastę i zużycie wentylatora. Użytkownik często zauważa problem dopiero wtedy, gdy laptop zaczyna mocno hałasować, robi się gorący od spodu, obniża wydajność lub nagle wyłącza się przy większym obciążeniu. W praktyce przegrzewanie może narastać stopniowo przez wiele miesięcy. Początkowo wentylator pracuje częściej, później laptop traci płynność, a na końcu pojawiają się restarty, wyłączenia i błędy systemowe.

Diagnostyka układu chłodzenia laptopa

Diagnostykę zaczynamy od sprawdzenia temperatur procesora, karty graficznej i innych podzespołów. Analizujemy, czy wentylator uruchamia się prawidłowo, czy reaguje na wzrost temperatury, czy nie wydaje nietypowych dźwięków, czy kanały wylotowe nie są zablokowane i czy laptop nie ogranicza taktowania pod obciążeniem. Ważne jest również ustalenie, czy problem pojawia się od razu po uruchomieniu, po kilku minutach pracy, podczas grania, wideokonferencji, renderowania, pracy biurowej czy zwykłego przeglądania internetu.

Sprawdzamy także historię urządzenia: czy laptop był wcześniej czyszczony, czy wymieniano pastę, czy był zalany, czy upadł, czy wentylator był blokowany podczas pracy na miękkiej powierzchni. Źle wykonane wcześniejsze czyszczenie może pogorszyć sytuację, jeśli radiator został niedokręcony, pasta została nałożona w złej ilości, termopady mają niewłaściwą grubość albo wentylator został uszkodzony podczas przedmuchiwania.

Najczęstsze objawy problemów z układem chłodzenia

• laptop przegrzewa się nawet przy podstawowej pracy biurowej,
• wentylator pracuje bardzo głośno, często wchodzi na wysokie obroty albo wydaje nietypowe dźwięki,
• komputer wyłącza się podczas obciążenia procesora lub karty graficznej,
• wydajność nagle spada po kilku minutach pracy,
• obudowa robi się bardzo gorąca w okolicy klawiatury, spodu lub wylotu powietrza,
• radiator jest zapchany kurzem, a powietrze prawie nie wydostaje się z kanału wylotowego,
• system Windows działa wolno, mimo że dysk i pamięć RAM są sprawne,
• laptop restartuje się podczas aktualizacji, wideokonferencji, gier lub pracy z grafiką,
• po czyszczeniu temperatury nadal są wysokie, co może oznaczać problem z montażem, wentylatorem, pastą lub termopadami.

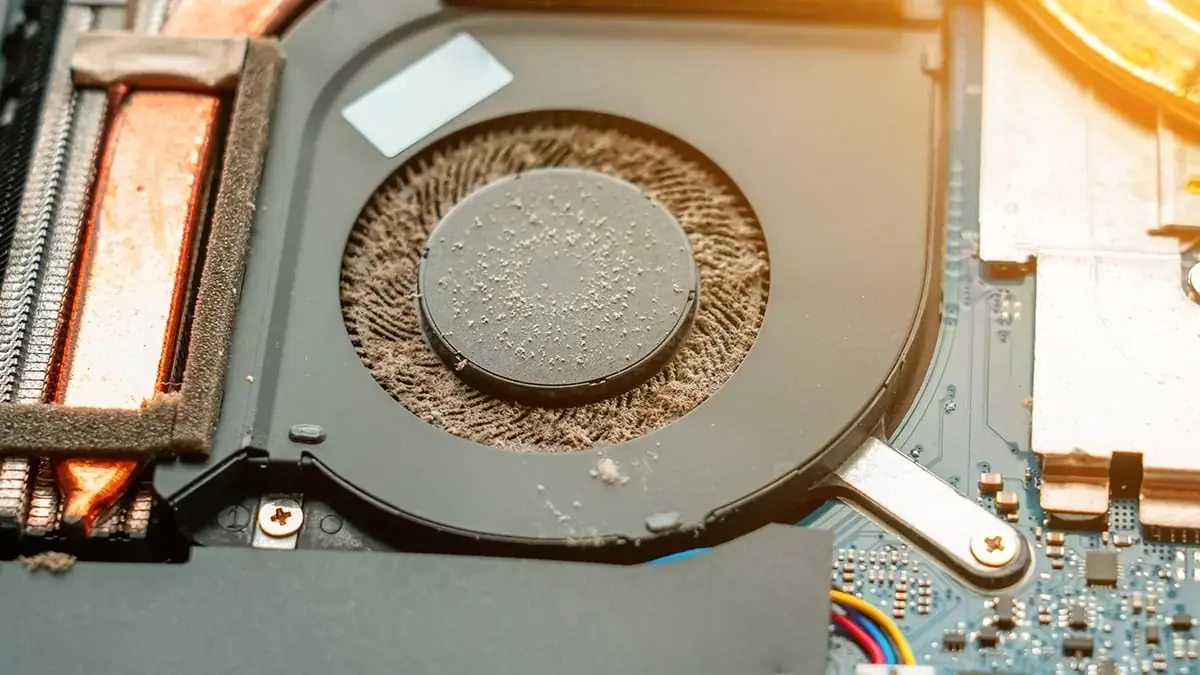

Czyszczenie wentylatora i radiatora

Czyszczenie wentylatora i radiatora jest jedną z najczęściej wykonywanych czynności serwisowych przy laptopach. Kurz gromadzi się na łopatkach wentylatora, w kanale powietrznym i między żeberkami radiatora. Z czasem tworzy zwartą warstwę, która blokuje przepływ powietrza. Wtedy wentylator może pracować na wysokich obrotach, ale chłodzenie nadal jest nieskuteczne, ponieważ gorące powietrze nie ma swobodnego ujścia.

Profesjonalne czyszczenie wymaga zwykle demontażu dolnej pokrywy, a w wielu modelach również wymontowania całego układu chłodzenia. Samo przedmuchanie sprężonym powietrzem przez kratkę wentylacyjną może przesunąć kurz głębiej do środka albo zablokować wentylator. Podczas serwisu usuwamy kurz mechanicznie, czyścimy łopatki, radiator, kanały wylotowe i okolice płyty głównej. Po zakończeniu prac sprawdzamy, czy wentylator obraca się swobodnie i czy przepływ powietrza wrócił do prawidłowego poziomu.

Wymiana pasty termoprzewodzącej

Pasta termoprzewodząca odpowiada za przekazywanie ciepła z procesora lub układu graficznego do radiatora. Z czasem wysycha, twardnieje i traci właściwości. Objawem zużytej pasty są wysokie temperatury, szybkie wzrosty temperatur po uruchomieniu programu, głośna praca wentylatora, spadki taktowania i wyłączanie laptopa pod obciążeniem. Wymiana pasty powinna być wykonana przy zachowaniu właściwej ilości i równomiernego docisku radiatora.

Podczas serwisu usuwamy starą pastę z powierzchni procesora, GPU i radiatora, czyścimy miejsca styku oraz nakładamy nową warstwę odpowiedniego materiału. Zbyt duża ilość pasty nie poprawia chłodzenia, a zbyt mała może nie wypełnić mikroszczelin. Ważny jest również prawidłowy montaż radiatora i dokręcanie śrub w odpowiedniej kolejności, aby nacisk na układ był równy.

Termopady i chłodzenie sekcji zasilania

W wielu laptopach chłodzenie obejmuje nie tylko procesor i grafikę, ale także pamięci VRAM, sekcję zasilania oraz inne elementy płyty głównej. Do ich chłodzenia stosuje się termopady, czyli elastyczne przekładki przewodzące ciepło. Termopady muszą mieć odpowiednią grubość i twardość. Jeśli są zbyt cienkie, nie dotykają radiatora. Jeśli są zbyt grube, mogą unieść radiator i pogorszyć chłodzenie procesora lub GPU.

Podczas konserwacji sprawdzamy stan termopadów, ich przyleganie, odkształcenie, zabrudzenie i zgodność z konstrukcją laptopa. Nieprawidłowa wymiana termopadów jest częstą przyczyną wysokich temperatur po amatorskim czyszczeniu. W laptopach gamingowych i stacjach roboczych termopady mają szczególne znaczenie, ponieważ pamięci graficzne i sekcja zasilania mogą mocno się nagrzewać podczas pracy.

Uszkodzony wentylator laptopa

Wentylator może ulec zużyciu mechanicznemu. Objawem jest tarcie, chrobotanie, piszczenie, nierówna praca, zatrzymywanie się wirnika albo całkowity brak reakcji na wzrost temperatury. Czasem wentylator działa tylko po poruszeniu laptopem, a czasem BIOS lub system zgłasza błąd chłodzenia. Niesprawny wentylator może szybko doprowadzić do przegrzewania procesora i karty graficznej.

Diagnozujemy zasilanie wentylatora, przewód, złącze, sterowanie obrotami, stan łożyska i fizyczną pracę wirnika. Jeżeli wentylator jest zabrudzony, ale mechanicznie sprawny, możliwe jest jego wyczyszczenie. Jeżeli ma zużyte łożysko, uszkodzony przewód albo nie uruchamia się mimo prawidłowego sterowania, konieczna może być wymiana na zgodny model. Po wymianie wykonujemy test pracy pod obciążeniem.

Heatpipe, radiator i problemy z odprowadzaniem ciepła

Heatpipe, czyli rurka cieplna, przenosi ciepło z procesora i karty graficznej do radiatora. Jeżeli heatpipe jest uszkodzony, rozszczelniony lub zdeformowany, układ chłodzenia może wyglądać poprawnie, ale nie odprowadzać ciepła skutecznie. Objawem jest bardzo szybki wzrost temperatury na CPU lub GPU mimo wyczyszczonego wentylatora i świeżej pasty.

Sprawdzamy stan radiatora, heatpipe, powierzchni styku i docisku do układów. Kontrolujemy, czy radiator nie jest wygięty, czy śruby mocujące są kompletne, czy sprężyny dociskowe działają prawidłowo i czy kanał wylotowy nie jest zablokowany. W przypadku uszkodzonego modułu chłodzenia konieczna może być wymiana całego zestawu radiatora z wentylatorem.

Thermal throttling i spadek wydajności

Thermal throttling to mechanizm ograniczania wydajności podzespołów w celu ochrony przed przegrzaniem. Laptop może początkowo działać szybko, ale po kilku minutach zwalnia, obniża taktowanie procesora lub GPU, przycina obraz, opóźnia reakcje programów i wydaje się znacznie słabszy niż powinien. Użytkownik często podejrzewa uszkodzony system, dysk albo wirusy, ale przyczyną może być niesprawny układ chłodzenia.

Diagnostyka throttlingu obejmuje pomiar temperatur, obciążenia, taktowania, pracy wentylatora i zachowania laptopa pod obciążeniem. Po czyszczeniu, wymianie pasty i kontroli termopadów ponownie sprawdzamy parametry. Jeżeli temperatury spadają, a taktowanie jest stabilniejsze, oznacza to, że chłodzenie odzyskało wydajność. Jeśli problem pozostaje, trzeba sprawdzić zasilanie, BIOS, sterowniki, sekcję zasilania i stan samego modułu chłodzenia.

Układ chłodzenia po zalaniu laptopa

Zalanie laptopa może uszkodzić także układ chłodzenia. Płyn może dostać się do wentylatora, złącza, przewodu, płyty głównej i okolic radiatora. Po czasie może pojawić się korozja, zablokowanie wirnika, niestabilna praca wentylatora albo zwarcie na złączu. Laptop po zalaniu nie powinien być uruchamiany ani podłączany do zasilacza przed diagnostyką.

Podczas serwisu sprawdzamy wentylator, złącze chłodzenia, płytę główną, ślady korozji, taśmy i elementy sąsiadujące z układem chłodzenia. Jeżeli wentylator został zalany, może wymagać wymiany, nawet jeśli przez chwilę działa. Zanieczyszczenia i korozja mogą powodować późniejsze zatrzymywanie się wirnika lub błędy obrotów.

Czyszczenie chłodzenia po wcześniejszej naprawie

Często trafiają do nas laptopy, które były już czyszczone, ale nadal mają wysokie temperatury. Przyczyną może być niedokładne usunięcie kurzu z radiatora, niewłaściwa pasta, błędna ilość pasty, pomylone termopady, źle dokręcony radiator, uszkodzony wentylator albo brak testów po naprawie. Sam fakt, że laptop został rozkręcony, nie oznacza jeszcze, że chłodzenie pracuje prawidłowo.

W takich przypadkach sprawdzamy montaż całego modułu, docisk, powierzchnie styku, stan termopadów, przewód wentylatora i realne temperatury. Jeżeli zachodzi potrzeba, wykonujemy konserwację od początku, z właściwym czyszczeniem i testem końcowym. Dobra naprawa układu chłodzenia musi kończyć się kontrolą temperatur, a nie tylko wizualnym oczyszczeniem wnętrza laptopa.

Zakres najczęstszych napraw układu chłodzenia

• diagnostyka przegrzewania laptopa przy wysokich temperaturach i spadku wydajności,
• czyszczenie wentylatora, radiatora, kanałów powietrznych i wnętrza obudowy,
• wymiana pasty termoprzewodzącej na procesorze i układzie graficznym,
• kontrola i wymiana termopadów na pamięciach, sekcji zasilania i innych elementach,
• wymiana uszkodzonego wentylatora przy hałasie, tarciu lub braku obrotów,
• sprawdzanie heatpipe i radiatora przy nieskutecznym odprowadzaniu ciepła,
• usuwanie thermal throttlingu, czyli spadków taktowania pod obciążeniem,
• diagnostyka po zalaniu w okolicy wentylatora, radiatora i złącza chłodzenia,
• test końcowy temperatur, obrotów wentylatora i stabilności laptopa.

Dlaczego warto wykonać serwis układu chłodzenia

Układ chłodzenia ma bezpośredni wpływ na wydajność i żywotność laptopa. Przegrzewanie może prowadzić do spadków taktowania, restartów, wyłączania sprzętu, uszkodzenia płyty głównej, karty graficznej, procesora, dysku i baterii. Dalsze używanie laptopa z zapchanym radiatorem lub niesprawnym wentylatorem może pogłębić awarię i zwiększyć zakres naprawy.

Jeżeli laptop głośno pracuje, jest gorący, wyłącza się, zwalnia po kilku minutach, pokazuje wysokie temperatury albo dawno nie był czyszczony, warto wykonać diagnostykę i konserwację chłodzenia. Prawidłowo wykonana naprawa przywraca lepszy przepływ powietrza, niższe temperatury, cichszą pracę i większą stabilność działania laptopa w codziennym użytkowaniu.
