Moduł GPS w laptopie (często jako GNSS: GPS/GLONASS/Galileo/BeiDou) to element, który umożliwia precyzyjne określanie lokalizacji bez udziału telefonu. W zastosowaniach firmowych i terenowych bywa kluczowy: logistyka, inwentaryzacje, serwis w terenie, urządzenia pomiarowe, a także praca w systemach, które wymagają wiarygodnych danych o położeniu.

Gdy GPS przestaje działać, objawy są zwykle „podstępne”: brak fixa, bardzo długi czas łapania satelitów, skacząca pozycja, brak widocznego urządzenia w systemie albo działanie tylko w określonej pozycji klapy. Część problemów wynika z konfiguracji, ale równie często przyczyna jest sprzętowa: uszkodzona antena GNSS, poluzowane złącza, problem z modułem M.2/mini PCIe, korozja po zalaniu lub usterka toru zasilania na płycie.

Poniżej opisujemy naprawy modułu GPS, które wykonujemy najczęściej, oraz jak wygląda bezpieczna diagnostyka w Serwis Laptopów Wiatraczna – tak, aby lokalizacja działała stabilnie i przewidywalnie.

Jak działa moduł GPS (GNSS) w laptopie?

W laptopach spotkasz kilka wariantów realizacji GPS. Najczęściej funkcja GNSS jest częścią modułu WWAN/LTE (modemu komórkowego), ale bywa też osobnym modułem GNSS w formacie M.2 lub mini PCIe. Niezależnie od wersji, zasada działania jest podobna: układ odbiera sygnały satelitarne (GPS/GLONASS/Galileo/BeiDou), przelicza pozycję i udostępnia ją systemowi przez odpowiedni interfejs.

Kluczowe elementy całego toru to:

• moduł GPS/GNSS (elektronika odbiornika i przetwarzanie danych),
• antena GNSS (w laptopach zwykle w klapie matrycy lub w dedykowanej strefie obudowy),
• przewody i złącza antenowe (najczęściej micro-złącza typu IPEX/U.FL/MHFA),
• zasilanie i linie komunikacyjne na płycie głównej,
• warstwa systemowa (sterowniki, usługi lokalizacji, konfiguracja).

Jeśli któryś z tych elementów jest uszkodzony lub źle skonfigurowany, GPS może nie łapać fixa, działać bardzo wolno lub w ogóle nie być widoczny w systemie.

Najczęstsze objawy problemów z GPS w laptopie

• Brak fixa (pozycja nie ustala się nawet po dłuższym czasie).
• Ekstremalnie długi czas złapania satelitów, zwłaszcza na otwartej przestrzeni.
• Niska dokładność i „pływanie” pozycji mimo dobrych warunków.
• GPS działa tylko w jednym miejscu lub tylko po określonej pozycji klapy (typowo antena/złącze).
• Moduł nie jest widoczny w systemie lub znika po restarcie/uśpieniu.
• Problem pojawił się po zalaniu, upadku, naprawie obudowy, wymianie matrycy albo pracach przy zawiasach.

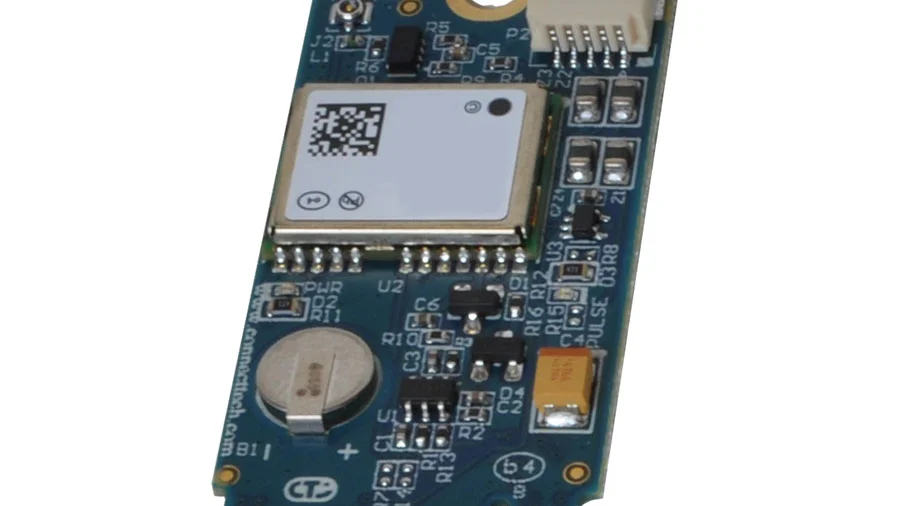

Moduł GPS – naprawy jakie najczęściej wykonujemy

1) Diagnostyka: konfiguracja systemu czy problem sprzętowy?

Na początku rozdzielamy warstwę programową od sprzętowej. Sprawdzamy, czy system widzi urządzenie GNSS, czy usługi lokalizacji są aktywne oraz czy problem dotyczy wyłącznie aplikacji, czy również samego wykrycia modułu. W praktyce ważne jest też odtworzenie objawu: czy GPS zawsze nie działa, czy „czasem” – np. po uśpieniu albo po zmianie zasilania (bateria/zasilacz).

Jeżeli problem jest zależny od poruszenia obudową, pozycja skacze lub fix pojawia się tylko w jednej pozycji klapy – niemal zawsze przechodzimy do diagnostyki anten i połączeń.

2) Antena GNSS: poprawa zasięgu, montaż, uszkodzenia po naprawach

Anteny GPS/GNSS w laptopach są zazwyczaj ukryte w klapie, obok anten Wi-Fi/WWAN. To miejsce jest wrażliwe, bo przewody przechodzą przez zawiasy i pracują przy każdym otwarciu klapy. Najczęstsze problemy, które diagnozujemy:

• odpięty przewód antenowy (np. po wcześniejszym serwisie lub wstrząsie),
• przetarcie/przerwanie przewodu w zawiasie,
• zgnieciony przewód antenowy przez źle złożoną obudowę,
• odklejona/przesunięta antena (zmiana geometrii pogarsza odbiór),
• uszkodzone złącze antenowe na module.

Po naprawie wykonujemy testy praktyczne: czas do pierwszego fixa, stabilność pozycji oraz zachowanie przy dłuższej pracy. Zależy nam na realnej poprawie, a nie na „złapało na chwilę”.

3) Złącza antenowe IPEX/U.FL/MHFA: naprawa po urwaniu i stabilizacja

Złącza antenowe są małe i delikatne. Przy nieostrożnym odpinaniu przewodu można je uszkodzić, a po naprawach obudowy przewód bywa wpięty niedokładnie. Objawy to brak odbioru lub bardzo słaby sygnał. W serwisie weryfikujemy stan złączy, poprawność wpięcia oraz prowadzenie przewodu tak, aby nie wrócił problem po kilku dniach.

4) Moduł GNSS jako część WWAN/LTE: naprawy „GPS nie działa, LTE działa”

W wielu laptopach GNSS jest w modemie WWAN. Zdarza się, że LTE/WWAN działa poprawnie, a GPS nie łapie satelitów. Najczęstsze przyczyny to:

• problem z osobną anteną GNSS (inny tor niż anteny komórkowe),
• niezgodność konfiguracji modułu lub ustawień,
• uszkodzenie toru RF GNSS po przepięciu lub zalaniu,
• nieprawidłowy montaż po naprawach w okolicy palmrestu/klapy.

Diagnozujemy tor GNSS niezależnie od toru LTE, bo działający internet mobilny nie oznacza automatycznie sprawnego odbioru satelitarnego.

5) Brak wykrywania modułu: gniazdo M.2/mini PCIe i stabilność kontaktu

Jeżeli moduł GPS/GNSS znika z systemu lub pojawia się tylko czasami, problem może dotyczyć kontaktu w gnieździe, uszkodzonego mocowania śruby/dystansu albo zabrudzonych styków. Taki objaw często wygląda jak „wina sterowników”, ale w rzeczywistości jest to mechanika i elektryka połączenia.

W serwisie sprawdzamy osadzenie modułu, stan gniazda, dystanse, a także czy obudowa nie powoduje naprężeń w okolicy złącza. Następnie testujemy powtarzalność: kilka restartów, uśpienie/wybudzenie i dłuższa praca.

6) Naprawy po zalaniu: korozja w okolicy modułu i złączy

Zalanie często zaczyna się od klawiatury, ale wilgoć potrafi wędrować do złączy i drobnych elementów SMD. Korozja jest szczególnie niebezpieczna, bo objawy mogą pojawić się z opóźnieniem: początkowo GPS łapie fix coraz wolniej, później gubi pozycję, a w końcu przestaje działać.

W takich przypadkach wykonujemy czyszczenie i neutralizację osadów, kontrolę elementów w otoczeniu toru GNSS oraz weryfikację złączy antenowych. Naprawę kończą testy w czasie – bo przy zalaniu liczy się trwałość, nie jednorazowy sukces.

7) Uszkodzenia po przepięciu/ESD: diagnostyka toru RF i elementów ochronnych

Choć GNSS nie jest „portem”, to jego tor może ucierpieć po przepięciach i wyładowaniach ESD (zwłaszcza w obszarze złączy i elementów ochronnych). Objawy bywają trudne: moduł działa, ale ma skrajnie słaby odbiór, gubi satelity lub nie łapie fixa. Diagnozujemy wtedy, czy problem dotyczy anteny, złącza, czy elektroniki toru, i dobieramy naprawę adekwatnie do źródła.

8) Wymiana modułu GPS/GNSS – gdy potwierdzona awaria elektroniki

Jeżeli wszystkie połączenia, antena i zasilania są poprawne, a moduł nadal działa nieprawidłowo, rozważamy wymianę modułu na kompatybilny. Kluczowe jest dopasowanie formatu i interfejsu oraz zgodności z platformą laptopa. Po wymianie wykonujemy testy odbioru i stabilności, aby potwierdzić, że problem został usunięty przyczynowo.

Dlaczego GPS w laptopie czasem „działa tylko na zewnątrz”?

To ważna obserwacja diagnostyczna: sygnał satelitarny jest tłumiony przez konstrukcję budynków. Jeśli GPS nie łapie fixa w pomieszczeniu, ale działa na zewnątrz, nie zawsze oznacza usterkę. Natomiast jeśli na otwartej przestrzeni wciąż nie ma fixa, a laptop był po naprawach klapy, zalaniu lub upadku – wówczas najczęściej problem leży w antenie, przewodzie lub złączu.

Jak wygląda profesjonalna diagnostyka GPS w Serwis Laptopów Wiatraczna?

Pracujemy procesowo, bo usterki GNSS często są „mieszane” (mechanika + konfiguracja). Standardowo:

• odtwarzamy objaw i sprawdzamy warunki (czas fixa, stabilność, zależność od klapy),
• weryfikujemy wykrywanie modułu w systemie i powtarzalność po restartach,
• sprawdzamy tor antenowy (złącza, przewody, uszkodzenia przy zawiasach, położenie anteny),
• diagnozujemy zasilania i otoczenie modułu, zwłaszcza po zalaniu lub przepięciu,
• wykonujemy naprawę przyczynową i testy końcowe w realnych scenariuszach.

Kiedy warto zgłosić sprzęt do serwisu?

• gdy GPS nie łapie fixa na otwartej przestrzeni lub robi to bardzo długo,
• gdy pozycja jest niestabilna i „pływa” bez powodu,
• gdy problem pojawił się po zalaniu, upadku lub pracach przy klapie/zawiasach,
• gdy moduł znika z systemu albo działa tylko „czasem”,
• gdy potrzebujesz stabilnej lokalizacji do pracy terenowej lub zastosowań firmowych.

Jak pomagamy w Serwis Laptopów Wiatraczna?

Naprawy modułu GPS realizujemy kompleksowo: od diagnostyki wykrywania urządzenia, przez naprawę anten i przewodów w klapie, po prace na poziomie płyty głównej po zalaniu lub uszkodzeniach mechanicznych. Po naprawie testujemy stabilność, bo GPS ma działać przewidywalnie – bez „znikania” i bez długich, losowych czasów łapania satelitów.

Jeśli GPS w Twoim laptopie nie działa lub działa niestabilnie, profesjonalna diagnostyka pozwoli szybko znaleźć przyczynę i przywrócić funkcję lokalizacji w sposób trwały.
