Czujniki w laptopie odpowiadają za rzeczy, których na co dzień nie widać, ale które decydują o komforcie i bezpieczeństwie pracy: kontrolę temperatury i prędkości wentylatora, reakcję na zamknięcie klapy (hall sensor), przełączanie trybów uśpienia/wybudzania oraz ochronę sprzętu przed przegrzaniem. Gdy czujnik lub jego tor na płycie głównej przestaje działać, objawy bywają zaskakujące: wentylator wyje bez powodu, laptop gaśnie mimo „chłodnego” startu, ekran robi się czarny jakby klapa była zamknięta, albo system gubi stabilność po uśpieniu.

Wiele takich usterek wygląda jak problem Windows lub sterowników, ale bardzo często źródło jest sprzętowe: korozja po zalaniu, uszkodzone elementy SMD w okolicy czujnika, przerwane połączenia, zimne luty, błędy firmware EC/KBC lub uszkodzony hall sensor. Poniżej opisujemy, jakie naprawy czujników wykonujemy najczęściej oraz jak wygląda bezpieczna diagnostyka w Serwis Laptopów Wiatraczna.

Jakie czujniki najczęściej spotkasz w laptopie?

W nowoczesnych laptopach pracuje kilka rodzajów czujników. Część jest zintegrowana w CPU/GPU, część znajduje się na płycie głównej lub na małych płytkach pomocniczych. Najczęściej diagnozujemy i naprawiamy:

• czujniki temperatury (platformy, PCH, sekcji zasilania, czasem dodatkowe termistory na płycie),
• czujnik otwarcia klapy – zwykle hall sensor współpracujący z magnesem w klapie,
• tory pomiarowe i sygnały sterujące (linie do EC/KBC, Super I/O, układów monitorujących),
• czujniki pomocnicze zależne od konstrukcji (np. detekcja obecności elementu, czujniki w modułach).

Objawy awarii czujników: kiedy podejrzewać problem sprzętowy?

Typowe symptomy, które najczęściej oznaczają usterkę czujnika lub jego toru na płycie:

• wentylator startuje od razu na wysokich obrotach albo pracuje nielogicznie (skoki),
• laptop wyłącza się po chwili mimo braku przegrzania,
• system pokazuje temperatury N/A lub absurdalne wartości,
• ekran gaśnie i komputer przechodzi w uśpienie, jakby klapa była zamknięta (typowe dla hall sensor),
• po uśpieniu laptop nie wybudza się poprawnie lub zachowuje się losowo,
• objawy pojawiły się po zalaniu, po przepięciu lub po naprawach przy zawiasach/klapie.

Czujnik temperatury – naprawy jakie wykonujemy najczęściej

1) Diagnostyka toru pomiarowego i odróżnienie „czujnik vs chłodzenie”

Zanim uznamy, że czujnik jest uszkodzony, weryfikujemy, czy problem nie wynika z chłodzenia: zapchanego radiatora, zużytej pasty/termopadów, uszkodzonego wentylatora lub nieprawidłowego docisku układu chłodzenia. Następnie sprawdzamy, czy odczyty temperatur są spójne i czy układ sterujący (EC/Super I/O) reaguje logicznie.

To ważne, bo w praktyce „wentylator 100%” może wynikać z błędu czujnika, ale równie często z braku odczytu w torze (np. przerwany element SMD) lub z problemów w sterowaniu.

2) Naprawy po zalaniu: korozja w okolicy czujników i elementów SMD

Zalanie nie musi dotknąć samego czujnika. Wystarczy korozja w okolicy elementów towarzyszących (rezystory, kondensatory, filtry), aby tor pomiarowy przestał działać prawidłowo. Objawy zwykle narastają: najpierw sporadyczne skoki obrotów, potem błędne odczyty, a w końcu wyłączenia ochronne.

W ramach serwisu wykonujemy czyszczenie i neutralizację osadów, kontrolę elementów SMD oraz naprawę połączeń, jeśli korozja uszkodziła pady/ścieżki. Na końcu robimy testy długotrwałe pod obciążeniem, aby potwierdzić stabilność.

3) Zimne luty i przerwane połączenia w okolicy czujników

Jeżeli objawy zależą od temperatury, wstrząsu lub docisku obudowy, podejrzewamy mikropęknięcia lutów albo przerwane połączenia. W takich przypadkach wykonujemy inspekcję pod powiększeniem, poprawę połączeń i testy powtarzalności (wiele cykli nagrzewania i pracy).

Czujnik otwarcia klapy – hall sensor

Hall sensor wykrywa pole magnetyczne magnesu umieszczonego w klapie matrycy. Gdy klapa jest zamknięta, system powinien wygasić ekran lub przejść w uśpienie – dokładnie tak, jak ustawisz w systemie. Jeśli hall sensor działa nieprawidłowo, laptop może „myśleć”, że klapa jest zamknięta mimo pracy, co daje bardzo charakterystyczne objawy.

Najczęstsze objawy uszkodzonego hall sensor

• ekran losowo gaśnie, laptop przechodzi w uśpienie lub blokuje wejście,
• po wybudzeniu obraz wraca na chwilę i znów znika,
• problem nasila się po nagrzaniu (np. przy pracy pod obciążeniem),
• objawy pojawiają się po wymianie matrycy, pracach przy zawiasach lub po zalaniu,
• zamknięcie/otwarcie klapy działa nieprzewidywalnie.

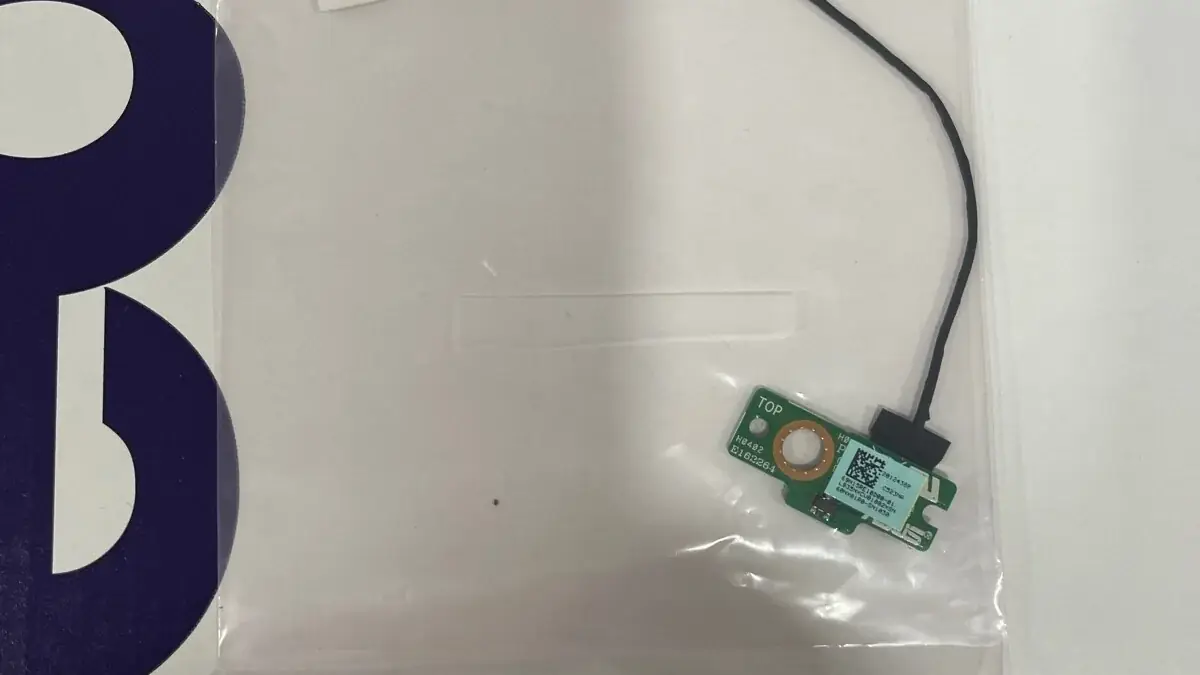

4) Naprawa hall sensor: połączenia, taśmy i płytki pomocnicze

W wielu konstrukcjach hall sensor jest na małej płytce lub jako element w konkretnym miejscu płyty głównej. Usterki często wynikają z mechaniki: przesunięty magnes w klapie, uszkodzony przewód/taśma, poluzowane złącze, albo pęknięcie w okolicy zawiasów. Zdarza się też awaria samego czujnika po przegrzaniu lub korozji.

W serwisie sprawdzamy:

• czy magnes w klapie jest na swoim miejscu i pokrywa się z pozycją czujnika,
• czy połączenia czujnika do płyty są stabilne (złącza, taśmy, przewody),
• czy w okolicy nie ma korozji lub uszkodzeń mechanicznych,
• czy sygnał czujnika jest prawidłowo interpretowany przez EC/KBC.

5) Wymiana uszkodzonego hall sensor lub elementów toru

Jeżeli diagnostyka potwierdza uszkodzenie samego czujnika lub jego otoczenia, wykonujemy naprawę na poziomie elektroniki: wymianę elementu, naprawę połączeń i zabezpieczenie miejsca naprawy. Następnie testujemy zachowanie w praktyce: wielokrotne zamknięcie/otwarcie klapy, praca pod obciążeniem (temperatura), uśpienie/wybudzanie i brak „fałszywych” sygnałów.

Czujniki a firmware EC/KBC i logika platformy

W wielu laptopach to EC/KBC i inne kontrolery platformy odpowiadają za interpretację sygnałów czujników oraz sterowanie wentylatorem i trybami zasilania. Dlatego część problemów czujników ma źródło w niespójności firmware albo w uszkodzeniach po przepięciu w obszarze sterowania.

W praktyce naprawa może obejmować:

• diagnostykę sygnałów sterujących i sekwencji zasilania,
• naprawę elementów w otoczeniu układów sterujących,
• przywrócenie spójnego działania czujników w stanach pracy, uśpienia i wybudzania.

Jak wygląda bezpieczny proces diagnostyczny w Serwis Laptopów Wiatraczna?

Żeby naprawa była trwała, działamy według stałego schematu:

• odtwarzamy objaw (kiedy się pojawia: obciążenie, uśpienie, nagrzanie, ruch klapą),
• rozdzielamy warstwy: chłodzenie vs pomiar, hall sensor vs ustawienia systemu,
• sprawdzamy tor czujnika i elementy towarzyszące (SMD, złącza, taśmy),
• naprawiamy przyczynę (czyszczenie po zalaniu, naprawa połączeń, wymiana elementu),
• testujemy stabilność w czasie: obciążenie, kilka restartów, uśpienie/wybudzanie, praca klapą.

Dlaczego nie warto zwlekać?

Usterki czujników często eskalują. Fałszywe odczyty temperatur mogą prowadzić do nadmiernego obciążania chłodzenia lub do wyłączeń ochronnych. Wadliwy hall sensor potrafi unieruchomić laptop w środku pracy, a w skrajnych przypadkach prowadzić do błędów w stanach zasilania i „losowych” zachowań. Szybka diagnoza zwykle ogranicza zakres napraw i zmniejsza ryzyko kolejnych uszkodzeń.

Jak możemy pomóc?

Naprawy czujników temperatury, czujników otwarcia klapy i hall sensor realizujemy kompleksowo: diagnoza, naprawa toru elektronicznego, prace po zalaniu/przepięciu oraz testy stabilności. Jeśli laptop wyłącza się bez powodu, wentylator zachowuje się nielogicznie albo ekran gaśnie jak przy zamknięciu klapy – profesjonalna diagnostyka pozwala szybko wskazać przyczynę i przywrócić przewidywalne działanie sprzętu.
